文档编号：OP-NINESUNS-SOFTWARE-VMS-004
身份证门禁系统
解决方案说明书
二〇〇九年一月
日期 | 版本 | 修改内容说明 | 评审号 | 变更控制号 | 作者 |
2009-1-9 | 01.00.001 | 建立文档 | 蔡广奎 | ||
2009-2-23 | 01.00.002 | 根据意见修改 | 蔡广奎 | ||
2010-3-9 | 02.00.001 | V2版本 | 舒发伟 | ||
2010-9-17 | 02.00.002 | 更新最新版本软件更新 | 舒发伟 | ||
2011-04-11 | 02.00.003 | 补充门禁各操作步骤和场景 | 李浩天 | ||
目录
2.2.5 模式5网络身份证读卡器实现身份证号码授权（推荐）
身份证读卡器：又叫身份证阅读器，内置公安部安全模块，可以从身份证内置芯片中读出身份证号码及姓名照片等信息。
身份证发卡器：连接在电脑上，用于读取身份证的IC卡号（不是身份证号码），可把客户身份证当普通IC卡来授权到门禁控制器，用于门禁闸机开门。
身份证读头：用于控制器上，读取身份证的IC卡号并通过韦根协议（门禁标准协议）将卡号发送给控制器，由控制器负责鉴定是否有权限。
授权：指在系统中授权某人（或者某卡）能够出入某个门禁设备的权限。授权会在系统中添加权限信息。权限信息可能存储在管理主机数据库，也可能下发到设备上。
鉴权：鉴权是指当用户刷卡、条码、身份证、指纹时，系统判断用户是否有权限出入的过程。鉴权需要两个必要的数据，一个是系统中已授权的信息、第二个是当前用户的提供的凭证信息。鉴权通常由门禁控制器或者电脑主机来完成。
本质上身份证也是一种IC卡，但由于这种IC卡工作频率比较特殊，因此普通的IC读卡器和读头不能读取其卡号，所以不能当成普通IC卡来使用。只有使用我司的身份证发卡器和身份证读头才能将身份证直接用于传统的门禁系统。
在身份证的IC卡芯片内存储了持卡人的详细信息，如姓名，身份证号码，地址，照片等，这些信息都是经过加密的，因此不但普通IC读卡器不能读取这些数据，即使工作频率正确的读卡器，也无法获取到身份证号码等信息，而身份证读卡器是专门设计用来读取身份证中的详细信息的读卡器，这种读卡器内置了公安部的安全解密芯片，能够读取并解密出持卡人的所有信息。
身份证读卡器的价格比较普通IC读卡器贵，最普通的身份证读卡器价格都需要上千元。
ü ID/IC卡授权，指需要使用ID/IC卡刷卡后进行授权，此卡通常是发卡组织发行管理，但在临时访客授权时也有可能使用客户自有的ID/IC卡。比如临时访客有IC卡式的居住证，则可以在登记时将其证件进行授权，使在某个时间范围内能够开门，这种方式可以避免发专用IC卡给临时访客难以回收的问题。
ü 持身份证授权，指对某个身份证授权时需要使用身份证发卡器刷卡获取身份证的IC卡号后方可授权
ü 身份证号码授权，指直接根据身份证号码即可进行授权，可以不需要实际的身份证
ü 条码授权，在系统中生成并打印一维/二维条码并授权到门禁系统，用户可凭刷条码开门
ü 指纹授权，在系统中登记指纹，按指纹开门。
ü 人脸授权，在系统中登记人脸，刷人脸开门。
ü 指静脉/掌静脉授权，在系统中登记人指静脉/掌静脉信息，实现刷手指/手掌开门。
ü 身份证免授权，任何人都可持合法身份证开门，并采集身份证信息。
各授权方式特点
授权方式 | 说明 | 安全性 | 特点及适用范围 |
ID/IC卡 | 传统授权方式 | 低，容易复制 | 价格低，市场存量大 |
远距离卡/蓝牙 | 基本使用方式与传统ID/IC卡类似，能够实现中远距离自动读卡 | 中 | 自动刷卡。适用于自动出入或者不方便刷卡的情况，如车辆出入、员工/学生出入、会议签到。 |
持身份证授权 | 使用身份证IC号，需要拿身份证在系统中发卡，与ID/IC卡一样，可能存在不同身份证卡号重复的情况 | 与普通ID/IC卡相似 | 价格低，有一定的心理威慑作用。适用于出租屋。 |
身份证号码授权 | 知道身份证号码即可授权，可以提前授权，不需要持身份证到现场 | 高 | 价格较贵。适用于驾校培训考试，对安全性和实名制要求高的场所。 |
条码授权 | 使用一维/二维码即授权，支持纸质或者手机上扫描 | 低，容易复制 | 方便，主要用于临时授权。适用于访客临时出入、景区一次性门票等。 |
指纹授权 | 预先在系统中登记指纹后，刷指纹开门 | 中，可能被复制 | 授权数量有限，适用于内部人员出入管理。适用于员工数量较少的企业单位。 |
人脸授权 | 预先在系统中登记人脸后，刷人脸开门 | 高 | 授权数量非常有限，适用于内部人员出入管理。适用于员工数量较少的企业单位。 |
指/掌静脉授权 | 预先在系统中登记静脉红外信息后，刷指/掌开门 | 高 | 暂时价格还比较贵，但降价空间大。授权数量非常有限，适用于内部人员出入管理。适用于员工数量较少的企业单位。 |
身份证免授权 | 任何人持有效身份证即可刷身份证开门。可获取到人员详细信息，供后面查询、统计分析挖掘处理。 | - | 价格较贵。适用于公共场所，如车站、政府部门办事大厅、人才市场，采集人员信息，逃犯对比等。 |
ü 控制器鉴权。即权限白名单存储在控制器上，刷卡后由控制器判断是否开门。
ü 电脑鉴权。即权限白名单存储在电脑的门禁系统软件中，刷卡后控制器实时将卡号发送给门禁系统软件，由软件判断是否开门，并通过指令远程控制开门。
ü 第三方系统鉴权。即在电脑鉴权的基础上，权限白名单也不存储在门禁系统软件中，而是保存在第三方的业务系统，鉴权时由门禁系统软件与第三方系统交互来判断开门。
各鉴权方式特点
授权方式 | 说明 | 特点 |
控制器鉴权 | 常见方式，仅在授权时需要使用网络，控制器能脱离电脑独立工作 | 稳定性高。权限有变化需要由软件管理系统同步到控制器才可生效。控制器上权限数量有限，通常在10万以内。 |
电脑鉴权 | 依赖网络和电脑系统，长时间电脑开机 | 无需同步控制器，无权限数量限制。 |
第三方系统鉴权 | 与电脑鉴权一样。同时还需要第三方系统一直工作。 | 无需同步控制器，无权限数量限制。 |
我司门禁系统具有如下核心功能，可以根据应用的需要组合使用，以适用特定的应用领域。
核心功能点 | 功能点说明 | 备注 |
基础功能 | 内部人员管理（添加/导入/删除/修改）、外来人员人员管理（添加/导入/删除/修改）、卡片管理、角色管理、人员关系管理 | |
系统功能 | 操作用户管理，系统登记退出管理，操作日志管理 | |
数据导入功能 | 从第三方系统导入机构、人员、卡号等信息 | |
门禁基础功能 | 控制器管理、控制器搜索、配置、远程开门 | |
权限管理 | 发卡、收卡、角色权限分配和回收 | |
出租屋特有功能 | 人员登记、出租、退租、续租 | |
访客预约 | 访客预约、审批。审批后立即生效的门禁权限的分配和回收。 | |
访客登记 | 普通来访登记、离开登记以及对应的门禁权限和分配和回收 | |
身份证免登记出入 | 有效身份证刷卡即开门 | |
短信进出通知关联人 | 人员进出后发送通知给关联人（访客对应的被访人，学生对应的家长等） | |
APP进出通知关联人 | 通过手机APP发送通知给关联人（访客对应的被访人，学生对应的家长等） | |
刷卡实时监控 | 实时显示当前刷卡人员信息 | |
统计信息展示 | 通过软件界面或者扩展屏幕展示内部人员数量及统计情况 | |
实时刷卡消息通知 | 向第三方系统发送刷卡通知消息 | |
刷卡数据同步 | 向第三方系统同步刷卡历史数据 | |
使用第三方系统验证 | 使用第三方系统的数据进行鉴权开门 | |
床位分配 | 对人员的床位进行分配 | |
实时显示人员位置信息 | 实时统计分析人员位置状态 | |
与门票销售对接 | 与票务相关系统对接 | |
按在内时长计费 | 根据对象的计费模式及计费算法，计算在内时长产生的费用 | |
网页查询功能 | 支持通过网页查询数据、统计分析 |
通过使用不能的功能点，我司的门禁系统模块可以配合我司的其它一卡通功能模块应用于如下应用场景。
应用场景 | 说明 | 备注 |
普通单位门禁 | 对内部人员按角色分配权限进行门禁授权，支持为不同类型的人员分配不同的权限，可控制楼层、房间、时段、反潜回等。 | |
电梯门禁 | 适用于电梯外呼按钮或者内部面板按钮控制，为不同类型的人员分配不同的楼层或者时段权限。 | |
房东出租屋 | 单幢房屋的出租及门禁管理系统，支持租客登记、出租、退租、刷卡查询。支持视频监控管理，刷卡拍照。支持数据向上级系统（如公安网）上报。 | |
出租屋管理中心 | 小区或者片区内出租屋统一管理的系统，支持房东登记、租客登记、出租、退租、刷卡查询。支持视频监控管理，刷卡拍照。支持数据向上级系统（如公安网）上报。 | |
来访登记的小区物业单位 | 对内部人员按普通门禁系统进行管理，对外来人员可以实现来访登记后授权出入，可以临时授权或者长期授权。也可以实现为外来人员刷身份证自动开门。 | |
家校通/学生出入系统 | 对学生进出学校大门进行管理，学生进出后向关联人（家长）发送通知，家长可以通过短信或者手机APP及时了解孩子动向。对校内部人员按照普通门禁系统管理，对学校来访人员按照来访登记系统管理。 | |
工地人员出入管理系统 | 对工地人员出入进行管理，涉及闸机设备、人员信息、卡片发卡回收、刷卡历史查询等。可以通过大屏显示当前刷卡人员详细信息，在内人员统计数据等。 | |
图书馆闸机通道系统 | 对学校图书馆系统进行门禁管理，减少社会人员出入，系统主要功能是从图书馆系统或者校园一卡通系统同步学生信息，对图书馆闸机授权，实现在内人员统计、刷卡历史统计等功能。 | |
医院住院区门禁系统 | 对医院会员或者住院人员进行管理，仅当登记住院或者挂号的人员（及相关人员）允许出入指定区域，其它人员做访客登记进行临时授权，内部人员参考普通门禁系统管理。 | |
学生宿舍管理系统 | 对学校宿舍大楼、楼层、房间、床位、学生基本信息、卡片进行管理，包含添加、删除、修改、导入、导出。对床位进行分配，对大门闸机进行管理，人员刷卡数据统计，人员在舍状态实时查询，数据统计分析等。 | |
景区门禁系统 | 对景区门禁进行管理，主要实现网络购票人员凭身份证直接出入闸机，或者凭纸质门票或者电子票据的二维条码扫描出入。 | |
驾校考试门禁系统 | 系统使用身份证门禁，配合闸机实现仅允许报名的学生或者考生进出指定区域。支持从公安网或者其它数据平台获取允许出入的学生/考生身份证号码。 | |
停车场出入管理系统 | 实现对内部及外部车辆进行管理、为车辆发放内部、外来长期或者外来临时卡。配合道闸实现车辆出入。支持免费卡、月卡及按时长计费。可查询车辆出入的详细信息及拍照图片。 | |
会议签到系统 | 可以对每个会议室的门禁进行管理，允许根据会议管理中的会议计划、参会人员等信息，结合门禁刷卡记录实现会议考勤。 |
总体结构图及说明
请参考软件分册
请参考设备分册
请参考各应用分册
请参考各应用分册
门禁系统经过多年的发展，行业及相关技术已经非常成熟，针对各种目的出现了很多的设备和解决方案。
总的来说，门禁系统就是一种限制通行的系统，通常通过预先对少数人进行授权以及发放授权凭证，结合出入时对授权凭证鉴权来达到限制特定人员通行的目的。市场上常见的凭证有ID卡，IC卡，条码，指纹，人脸，批掌静脉等。随着二代身份证的启用，身份证也开始成为了门禁系统的一种鉴权凭证，从而形成了身份证门禁系统这个分支。
企盾守卫者综合门禁管理系统支持的工作模式如下。
一．系统总体结构图，所有设备及网络的图
二．各种应用场景下的实际设备结构图
三．某类客户的应用场景里的业务流程
客户分类：
一般单位内部门禁，按人员角色授权
电梯门禁
房东出租屋
出租屋管理中心
小区或者单位允许访客预约/登记,APP审批或者确认
访客发卡
访客条码
访客身份证
小区或者单位允许访客免登记刷身份证直接出入
学校学生出入通知家长，支持向云同步学生家长关系数据，支持手机APP收信息
普通IC卡
远距离卡
工地人员出入内部统计显示
普通IC卡
远距离卡
图书馆门禁统计显示，数据同步
医院会员挂号(使用挂号系统数据验证开门)后人员可以出入，内部人员可以出入，访客可以出入
学生宿舍管理系统，统计人员实时状态，导入及分配床位，业务处理（晚归），统计分析
景区门票管理系统，售票，与网站同步
驾校培训考试，身份证号码从第三方系统获取
车辆出入管理系统，在线控制门禁开关闸
会议签到使用门禁数据（实时，事后处理）
抽离出核心功能点：各种业务应用实际就是选用核心功能，核心功能点也针对人员类型来分(主要是内部人员（员工、住户、学生、考生），外来人员（访客、客户、租客、家长、游客）。并整出业务流程。
可选功能：刷卡拍照，出入通知相关人员（短信及APP），上报上级系统（或公安网），统计在内人员，从第三方系统同步数据，使用第三方系统数据验证开门
四．按涉及的人员类型描述“某类客户的应用场景里的业务流程”
1.普通IC卡门禁系统
a) 发卡授权
b) 访客预约授权
c) 来访登记授权
d) 门票销售授权
2.条码门禁系统
a) 访客预约授权
b) 来访登记授权
c) 门票销售授权
3.身份证门禁
a) 访客预约授权
b) 来访登记授权
c) 门禁销售授权
4.

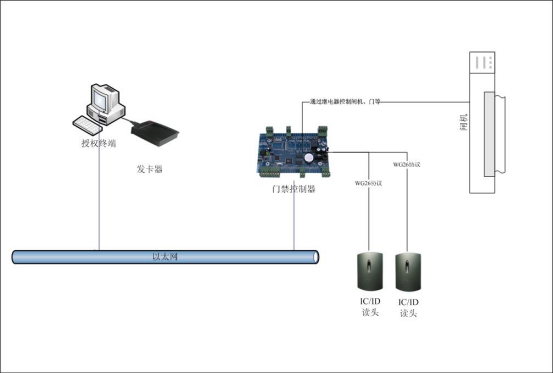

上图是一个典型的TCP联网型门禁系统。系统由管理主机，发卡器，门禁控制器，读头，门锁（或者闸机）组成。通过管理终端上运行门禁系统软件进行控制器设备管理、权限管理、权限下发、出入记录查询等操作。权限下发到控制器后，由门禁控制器独立进行鉴权操作，可以不与管理主机联网。当与管理主机联网时，系统支持在门禁系统软件上实时显示当前出入人员的信息。
组成 | ID/IC发卡器，门禁控制器，ID/IC读头，管理主机，可选身份证读卡器用于刷身份证录入人员信息。管理主机通过485以太网组网与门禁控制器连接，是传统专业门禁系统的主要组网模式。 |
描述 | IC或者ID卡授权，在门或者闸机上刷卡出入 |
授权 | 预先通过管理主机及软件，由以太网将权限授权到门禁控制器 |
刷卡 | 【ID/IC】或者其它【兼容韦根的设备】，如一维码/二维码/指纹/人脸/身份证 |
鉴权 | 刷卡时控制器鉴权，软件可以实时监控人员出入情况 |
开门 | 控制器通过继电器开门或者闸机，主机开启监控程序时可由主机通过协议开门或者闸机 |
优点 | 此模式有多年使用历史，久经考验，稳定可靠。仅在授权、同步刷卡数据、实时监控需要主机及网络，其它时候可不需要 |
缺点 | 不支持身份证开门。控制器权限数量2万（根据控制器类型，最大只支持1万人或者2万人）。 |
此模式与传统门禁系统类似，只是用使用身份证发卡器替换原来的ID/IC发卡器，使用身份证读头替换原来的ID/IC读头。从而实现兼容身份证和普通IC卡的门禁系统。
组成 | 身份证发卡器，门禁控制器，ID/IC/身份证读头，管理主机，可选身份证读卡器用于刷身份证录入人员信息。管理主机通过485以太网组网与门禁控制器连接，是传统专业门禁系统的主要组网模式。 |
描述 | 在传统门禁控制器的基础上，新增对身份证开门的支持。在控制器上由传统ID/IC读头改为身份证读头（兼容IC卡和身份证），电脑侧可用身份证发卡器发卡（或者刷读头采集卡号发卡） |
授权 | 预先通过管理主机及软件，由以太网或者485接口将权限授权到门禁控制器 |
刷卡 | 可选择【身份证读头（同时支持普通IC和身份证）】或者【IC】或者【ID】或者【兼容WG26的条码设备】 |
鉴权 | 刷卡时控制器鉴权，联网后主机上可通过管理软件实时监控人员出入情况 |
开门 | 控制器通过继电器开门或者闸机，主机开启监控程序时可由主机通过协议开门或者闸机 |
优点 | 和传统门禁一样，在传统门禁的基础上支持了使用身份证开门 |
缺点 | 需要拿身份证到管理主机上授权，不能直接根据身份证号码授权。虽然机率较小，但身份证IC卡号还是有重复的风险。控制器权限数量2万（根据控制器类型，最大只支持1万人或者2万人）。 |
本模式使用独立的网络身份证门禁控制器(JL-IDD-Z4)实现按身份证号码授权的门禁系统，此模式除了拥有模式5的所有优点外，还可以直接将身份证号码存储到身份证门禁控制器上，系统运行时不需要管理主机在线，身份证门禁控制器可使用自带的继电器实现开门或者闸机。
组成 | 管理主机，网络身份证门禁控制器，身份证读卡器【刷卡验证用】，管理主机可选用身份证读卡器用于录入身份证信息。 |
描述 | 专用身份证门禁控制器 |
授权 | 预先通过管理主机授权到身份证门禁控制器 |
刷卡 | 支持身份证和普通IC卡，可扩展支持串口ID/IC读卡器，串口条码，指纹读头等设备 |
鉴权 | 控制器鉴权 |
开门 | 控制器开门。在主机在线并且监控刷卡信息时，可以实现通过继电器或者协议或者门禁控制器二次开门 |
优点 | 真正的身份证号码授权。控制器独立工作，仅在授权时需要管理主机，不受主机断电影响 授权人数10万，可根据情况支持更多。脱机存储30万刷卡记录。 |
缺点 | 使用身份证阅读器作读头，系统成本稍高 |
Ø 所有应用统一平台，在一个应用软件、网页及手机APP上实现了所有功能
Ø 全面支持上述多种门禁模式
Ø 支持管理门禁控制器，可通过门禁控制器开门或者开闸机
Ø 可通过协议开各种闸机，支持UDP及RS485方式的闸机，开门指令可配置
Ø 可通过协议控制继电器开门或者闸机
Ø 某些模式支持身份证信息采集及同步开门
Ø 支持内部人员管理及权限管理外，还可支持外来人员管理，实现来访登记后自动授权，登记离开后自动回收权限
Ø 可扩展WEB模块，实现通过网页查询访客情况
Ø 可与其它第三方系统集成及对接
根据项目需要进行分析，建议采用 模式6自带控制器开门

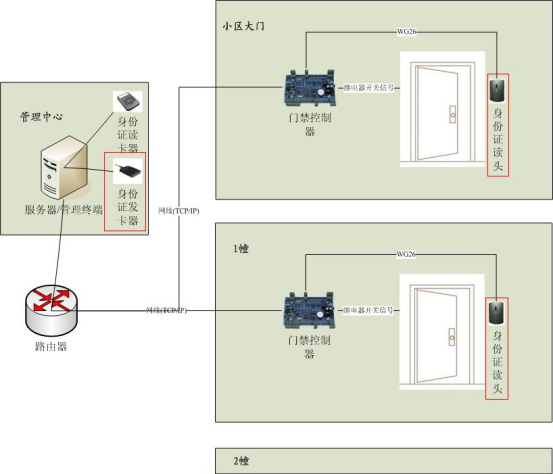

根据项目需要进行分析，设备布署图如下：
设备类型 | 型号 | 数量 | 备注 |
门禁综合管理系统 | 企盾守卫者V4.0 | 0 | |
多证件录入仪 | CR620+ | 0 | 读二代身份证，扫描其它多种证件 |
身份证阅读器 | 普天CP IDRM02/TG 国腾GTICR-100-01 华视CVR-100U | 0 | 联机读取身份证信息，验证身份证真伪 |
身份证发卡器 | JL-501H | 0 | 联机读取身份证的IC卡号，用于给控制器发卡 |
IC/ID卡发卡器 | OEM | 0 | 普通IC/ID卡发卡 |
门禁控制器 | 1.WG单/双门双向.NET控制器（蓝色）：传统的门禁控制器，可连接韦根读头或者身份证门禁读头。 2.精简功能的门禁控制器JL-IDD-11：有简单功能的身份证门禁控制器，能够连接一台身份证阅读器，支持一路开门按钮和一路继电器输出开门信号。 3.网络身份证读卡器：将身份证阅读器和上面的精简功能的门禁控制器JL-IDD-11集成为一体的设备。 4.企盾综合门禁控制器JD-IDD-Z4：专用控制器，支持连接身份证阅读器及各种韦根、串口设备。 | 0 | 控制开门 |
身份证证门禁读头 | JL-501HW | 0 | 韦根接口。连控制器读身份证卡号，可以将身份证当成普通IC卡来使用。 |
高清摄像头 | 奔驰 | 0 | 实时拍照 |
协议转换器 | OEM | 0 | 身份证读卡器读取出身份证号码并通过计算转成为韦根输出 |
电脑 | 0 | 自备 |
产品型号 | 快证通CR620 |
RFID识读距离 | 二代证识读感应距离3~5cm内 |
光源 | LED |
感光元件 | CMOS |
分辨率 | 130万像素 |
采集速度 | 二代证识读<1秒，其它证种<2秒 |
成像模式 | |
采集区域 | 最大：130mm×100mm |
输出文件格式 | 支持jpg、BMP |
控制面板 | 两个快捷功能按键 |
接口方式 | 高速USB2.0 接口 |
支持系统 | Win2K/XP/Vista |
随机附赠配件 | 随机提供USB2.0数据线 |
随机软件 | 证件识别SDK |
耗材零件 | 无 |
可选附件 | 无 |
工作环境 | 温度为：摄氏5°到40°，相对湿度为：15－85％ |
噪声干扰 | 待机：<20dB，使用中：<30dB |
电源规格 | 输入：100－240V，50/60HZ 输出：12V，2.0A |
外观尺寸 | 230mm×190mm×140mm |
整机重量 | 1.8kg |
保修 | 产品保修期为一年送修 |
产品指标项 | 指标子项 | 指标值 |
产品名称 | | 深圳华视 CVR-100U |
接口类型 | | USB |
工作模式 | | 联机(连接电脑使用) |
支持读取二代证 | | 是 |
支持验证二代证 | | 是 |
支持扫描证件 | | 否 |
支持验证一代证 | | 否 |
逃犯库功能 | | 否 |
黑名单功能 | | 否 |
支持扩展卡 | | 否 |
技术参数 | 支持卡型 | 符合ISO/IEC 14443 TYPE B 标准的非接触式卡 |
工作频率 | 13.56MHz | |
与卡片通讯速率 | 106Kbps | |
检验 | 循环冗余校验（CRC） | |
感应区面积 | 100×120mm | |
最大感应距离 | >50mm | |
与电脑传输速率 | USB接口：12Mbps/RS232接口：9.6-115.2Kbps | |
软件开发接口 | 支持VC、VB、DELPHI、PB等 | |
电源 | 计算机USB接口供电 | |
工作电流 | 200mA/DC | |
平均无故障工作时间 | ≥5000小时 | |
存放环境温度 | -40°C～60°C | |
工作环境温度 | 0°C～50°C | |
存放环境湿度 | 20～93% | |
工作环境湿度 | ＜90% | |
产品介绍 | | 此款机型是我公司专为第二代居民身份证研制开发的台式身份证验证器，拥有自主知识产权，该款机型采用USB/RS232接口可选，采用国际上先进的TypeB非接触IC卡阅读技术，通过内嵌的专用安全控制模块（SAM），将芯片内的个人信息资料读出并将此信息上传至计算机，是台式二代证专用阅读器的系列产品之一。 |
指标 | 值 | 备注 |
工作频率 | IC卡13.56MHZ，ID卡125KHZ | |
接口 | USB接口 | 可选RS232 |
读卡距离 | 5-8CM | |
工作电压 | 9-15VDC | |
工作电流 | 70-100mA | |
温度范围 | -45℃~80℃ | |
湿度范围 | 10%~90% |
指标 | 值 | 备注 |
产品名称 | JL-501HU | |
工作频率 | 13.56MHZ | 支持M1,身份证 |
接口 | USB接口 | |
读卡距离 | 5-8CM | |
工作电压 | 9-15VDC | |
工作电流 | 70-100mA | |
温度范围 | -45℃~80℃ | |
湿度范围 | 10%~90% |
微耕门禁控制器
指标 | 值 | 备注 |
产品名称 | 微耕（OEM板） | |
通讯方式 | TCP/IP 10M/100M自适应 | |
功能 | 可以管两个门的进门刷卡和出门按钮，或者进出门都刷卡 | |
电路板尺寸 | 160mm 长 *106mm 宽 | |
控制箱尺寸 | 273mm*228mm*65mm | |
配套电源功率 | 12VDC 4-7A | |
电路板功耗 | 小于100mA | |
读卡器输入格式 | Wiegand 26 | |
运行温度 | -40 至 70摄氏度 | |
运行湿度 | 10-90％RH，无冷凝 | |
用户注册卡数量 | 2万张卡权限 | |
记录脱机存储数量 | 10万条存储记录 | |
停电保护措施 | 高速闪存设计，永不丢失。 | |
读卡器到控制器最大联机距离 | 100米 ， 建议80米内。 | |
远程开门功能 | 有 |
指标 | 值 | 备注 |
产品名称 | JL-501HW | |
工作频率 | 13.56MHZ | 支持M1,身份证 |
接口 | Wiegand 26/ Wiegand 34 | |
读卡距离 | 5-8CM | |
工作电压 | 9-15VDC | |
工作电流 | 70-100mA | |
温度范围 | -45℃~80℃ | |
湿度范围 | 10%~90% |
指标 | 值 | 备注 |
型号 | 奔驰 | |
接口类型 | USB | |
分辨率 | 640*480 |
指标 | 值 | 备注 |
型号 | JL-C02 | |
电源电压 | DC 5V2A | |
设备接口 | RS232 | 身份证阅读器接口 |
输出信号 | 韦根26 | 门禁读头接口 |
指标 | 值 | 备注 |
型号 | JL-IDR-NET | |
电源电压 | DC 5V2A | |
智能读卡 | 有 | 读证频率智能调节功能 |
网络 | 以太网10/100M自适应 | |
继电器 | 1 | |
配套软件 | 含设备配置工具 |

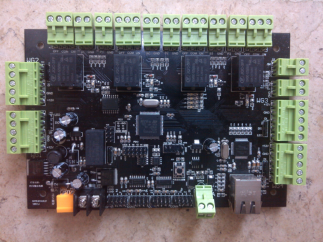

综合门禁控制器JL-IDD-Z4
指标 | 值 | 备注 |
产品名称 | JL-IDD-Z4 | |
通讯方式 | TCP/IP 10M/100M自适应 | |
功能 | 4继电器，最大可以支持4个门。最大4路身份证读头(可兼容条码读头)，4路韦根读头（可兼容指纹韦根读头）。 | |
电路板尺寸 | 160mm 长 *106mm 宽 | |
控制箱尺寸 | 273mm*228mm*65mm | |
配套电源功率 | 12VDC 4-7A | |
电路板功耗 | 小于100mA | |
读卡器输入格式 | Wiegand 26/34，RS232 | |
运行温度 | -40 至 70摄氏度 | |
运行湿度 | 10-90％RH，无冷凝 | |
用户注册卡数量 | 10万张卡权限 | |
记录脱机存储数量 | 30万条存储记录 | |
停电保护措施 | 高速闪存设计，永不丢失。 | |
读卡器到控制器最大联机距离 | 韦根30米内，串口10米内 | |
远程开门功能 | 有 |

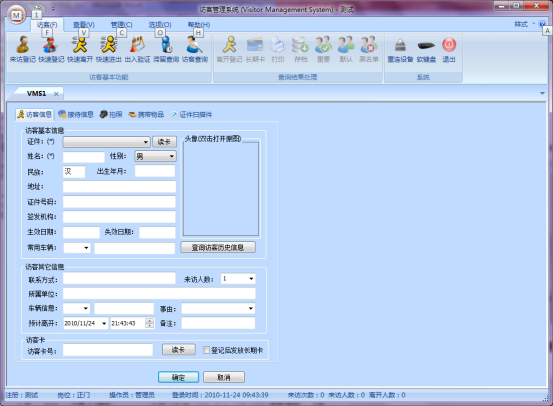

指标 | 值 | 备注 |
访客管理主程序 | 有 | 访客登记 |
出入验证功能 | 有 | 控制门禁控制器开门 |
标准身份证读卡模块 | 有 | 支持Type B系列读卡 |
扫描识别证件 | 可选 | 支持一代证等证件的扫描识别自动录入 |

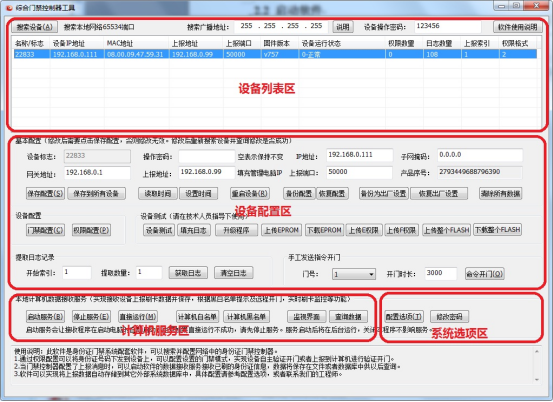

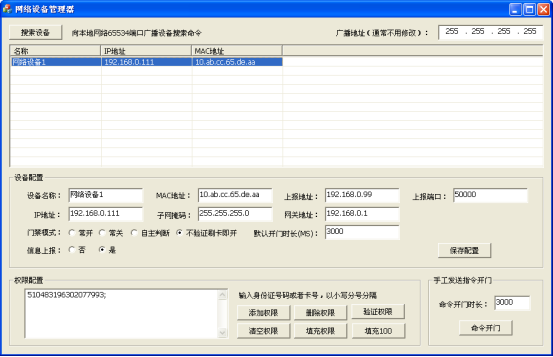

设备管理工具用于进行设备配置，将设备通过网线与电脑直接连接，修改本机IP地址，保证地址与设备IP地址在同一个网段，默认为192.168.1.XX，否则不能成功修改。
运行软件，点击搜索设备按钮，软件自动搜索设备并在列表中显示，选中记录后可在下面修改设备信息。主要信息有：
1.设备名称，可根据情况修改
2.MAC地址，首次使用前建议修改，网络中需要不重复
3.IP地址，设备网络IP地址，需要保证网络中不重复
4.子网掩码，设备网络掩码
5.网关地址，设备网络网关地址
6.上报地址，管理软件运行的主机地址，需要是固定IP
7.上报端口，默认50000，建议不要修改
8.门禁模式，常开，表示继电器一直闭合连接；常闭，表示继电器断开；自主判断，表示控制器在刷卡后根据内部存储的白名单决定是否开门；不验证刷卡即可，表示所有身份证都自动开门。
9.默认开门时长，表示开门时继电器闭合的时长，单位为千分之一秒。最小值大于30，否则可能继电器不动作
10.信息上报，表示控制器是否将身份证信息上报到管理主机。默认上报。
修改信息后点击保存配置按钮即可。建议修改后重新搜索设备，查看是否修改成功。
本软件是身份证门禁控制器随机软件，此软件支持根据身份证号码下发回收权限，支持采集门禁控制器上报的发卡数据，查询采集到的历史身份证数据。根据配置可以由主机鉴权开门（无授权数量限制）。

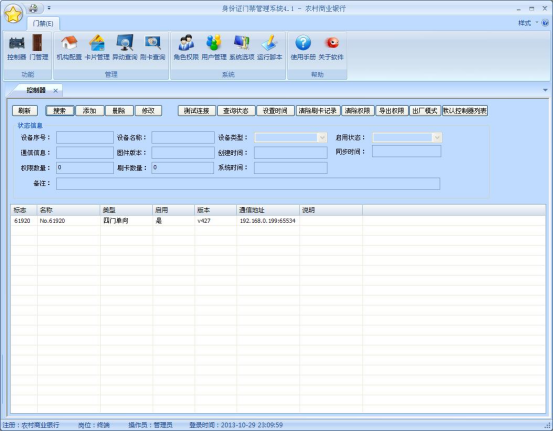

使用管理员，默认密码123456登录管理软件后，进入门禁-二代证门禁页面，点击添加增加设备。其中内部序号表示控制器的编号，任意取不重复的值即可，设备名称根据需要取名，设备类型选择“网络身份证门禁”，启用状态为“是”，通信信息为设备的IP地址+小写冒号+指令端口号，如192.168.0.111:65534，关联信息填写192.168.0.111:*:1，其中192.168.0.111同为前面的设备地址，1表示此设备为进门设备，2表示为出门设备。
进入管理-刷卡查询界面，可以查询人员出入刷卡记录
合同确定后5个工作日内提供。
我司提供上门服务（仅限广州及所在地有代理商的情况）
我司提供电话服务，上班时间请致电020-38104536，24小时值班电话15814865297
我司提供网上客户服务，可以通过QQ与我司客服人员联系。QQ号码451602653/903382332。
安装，调试，培训，异常处理的服务。7*24小时及时响应。
产品类型 | 服务/保修条款 | 说明 | 备注 |
软件及操作系统 | 1个月内免费上门服务，终身免费远程网络服务及电话服务。 | 上门服务仅限广州及所在地有代理商的情况 | |
证件录入仪 | 1个月内非人为故障包换，1年内保修 | 如身份证读卡器，各种证件读卡扫描设备 | |
门禁控制器 | 1个月内非人为故障包换，1年内保修 | ||
普通台式电脑 | 1个月内非人为故障包换，1年内保修 | 配件除外 | |
触摸屏/一体机 | 1个月内非人为故障包换，1年内保修 | ||
其它配件 | 1个月内非人为故障包换，3个月内保修 | 如摄像头/打印机/扫描枪 | 不包括鼠标键盘等电脑外设 |
